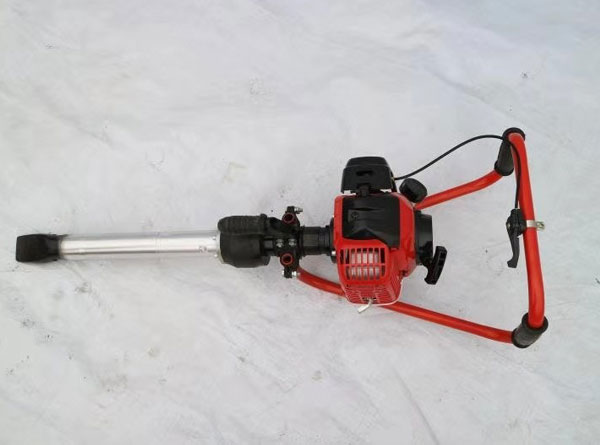

手提式捣鼓镐有哪些坚固的结构设计？

手提式捣固镐是铁路道床养护的核心小型机具，其结构设计在轻量化、高强度、强减振三方面做了大量优化。以下逐一说明其主要的坚固结构设计。

一、模块化分体式结构

整机分为四大模块:捣固装置、传动装置、减振装置、动力源，各模块既独立又紧密配合。镐体内部装有偏心振动体和镐头，通过高频振动或冲击使道碴"流动化"。

传动装置方面，采用分级传动设计，由上段联轴器、过渡轴套、下段联轴器串联组成，同时兼具缓冲功能，可大幅减少操作者的疲劳感。

减振装置方面，发动机通过连接管、减振器与捣固装置实现弹性联接，che底隔离振动。常见的减振形式包括橡胶减震器、弹簧减震支架和缓冲橡胶垫。

动力源方面，通常搭载二冲程汽油机，排量35.8cm³，功率约1.47kW，体积小、重量轻、动力强。

二、高强度防护结构

防护块加拦截网设计:在防护块外壁设有弹性拦截网，工作时飞溅的道渣被拦截缓冲，避免击伤操作人员。

消音棉加隔音板设计:包裹在捣固头外部，将工作噪音控制在75分贝以下，保护操作者听力。

运输板加万向轮设计:配有带凹槽的运输板和万向轮，整机重约14~17kg，可推行移动，减少人工搬运的负担。

H.A.P.S.手护臂防系统:采用片簧减震式手柄防护，专门防止手部被高频振动损伤。

三、人体工程学坚固把手设计

平行双扶手结构:根据人体工程学原理设计，操作者双手自然平握即可作业，无需施加过多外力。

把手尺寸放大设计:把手尺寸大于固定器，方便戴手套操作;油门手柄集成在扶手上，单手即可控制。

橡胶减震把座:手柄与振源之间通过弹性橡胶联接，振动加速度控制在1.0g以下，长时间操作也不易疲劳。

四、振动机构的坚固设计

捣固镐按工作方式分为三种，各有其坚固的振动结构:

振动式:偏心振动体置于镐体内，由离合器驱动，振动频率达137Hz，激振力4200N。

冲击式:采用汽缸冲击系统，由冲击连杆、冲击活塞和导向套组成，空气锤冲击频率达1300次/分钟，冲击能量55J，激振力大，适合硬质地床。

挠动振实式:采用鼠笼电机加偏心飞轮加弹性扇形镐板的组合。电机壳采用铝合金精密铸造以提升散热性能，镐板角度可在45°~80°之间调节，适应性强。
